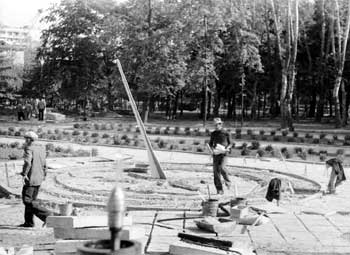

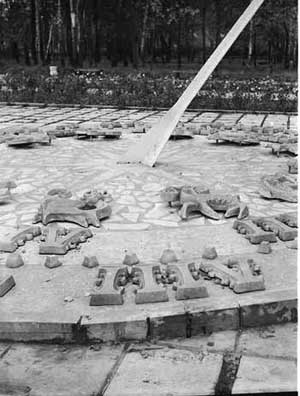

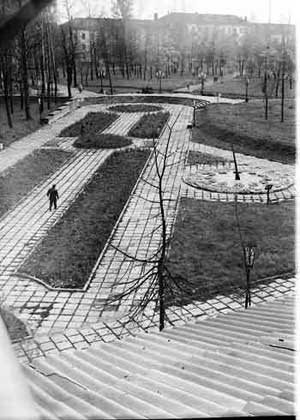

Ярцевские солнечные часы В начале 80-х годов XX века в городском сквере у кинотеатра «Россия» по проекту архитектора Л.В. Куликова были построены солнечные часы. Особенно поразило то, что оказывается, часы были специально рассчитаны астрономами так, что бы они показывали точное время в Ярцеве.
А гномон часов направлен на полярную звезду. Ниже мы публикуем
уникальный документ – письмо директора московского планетария К.А. Порцевского
руководству нашего района с расчетами солнечных часов. Этот материал и
фотографии предоставлены автором проекта, архитектором Львом Владимировичем
Куликовым. Надеемся, что эта страничка будет полезной всем, кто увлекается

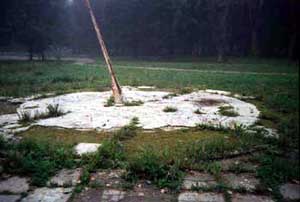

астрономией, географией, математикой и астрологией. Остается лишь горько
сожалеть, что в настоящий момент часы почти уничтожены и властям нет до этого
никакого дела.
Расчет часов По Вашей просьбе выполнены расчеты для солнечных часов, которые устанавливаются в центре города Ярцево. Исходными данными были координаты города Ярцево: широта φ=55°05', долгота λ=2°11'. По формулам Tg =Тп +1ч; Т метсн.= Тдек. –1-N +λ. Т м + Тдек.- 49,м получен результат местное время гор. Ярцево позднее декретного на 49 минут, т.е. Полдень /Солнце на меридиане/ в 12 ч. 49 м. По Московскому декретному времени. Деления горизонтальных солнечных часов не одинаковы. Они вычисляются по формуле. Для горизонтальных солнечных часов существует зависимость между величинами: х- угол часа с полуденной линией, t- время, протекшее от полудня (или время до полудня); φ- широта. ţg х =sin φ·tg t по этой формуле проведены расчеты

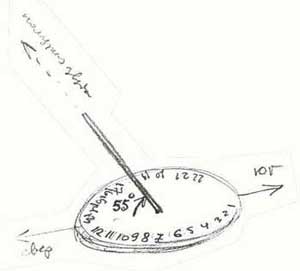

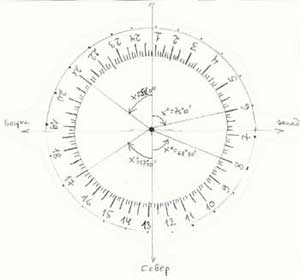

Для нанесения делений на циферблат солнечных часов (угловые расстояния не одинаковы) поступают следующим образом: Проводится полуденная линия (меридиан) через центр циферблата; Нанесение делений циферблата делается по таблице, где даны округлённые значения х. Полуденные значения часов расположены на северной стороне циферблата. Северная точка циферблата соответствует числу на циферблате 12 час. 49 мин., (округлено 12ч.50м.), южная точка – 0 час. 49 мин. (округлено 0ч.50м.). Деление 13 час. соответствует углу с полуденной линией направленной на север 2°16´; деление 14 час. - 14°40´, деление 15 час. - 27°50´ и т.д. до 18 час. Деления от 19 час до 24 час. соответствуют углу с полуденной линией направленной на юг. Например: 19 час. – 86°40´, 20 час. – 68°40´ и т.д. Правая сторона циферблата симметрична левой относительно центра. Например, 12 час. имеет угол между полуденной линией (направленной на север) 10°10´, 11 час. – 22°50´ и т.д. Для часов нужен указатель, который крепится в центре циферблата и направлен на Полюс мира (Полярную звезду). Его угол с плоскостью циферблата составляет 55°. Его минимальная длина 3,8 метра. Высчитана по формуле: в = а SinA / SinB = 4 * 0,94 = 3,8 метров. (При таких условиях его тень будет падать на деление циферблата даже в день летнего солнцестояния). Возможная точность делений циферблата декоративных часов 10 мин. Более точное время определяется на глаз по положению тени от указателя. Кстати, толщина указателя (и его тень) в момент полудня (только!) определяет двойную линию 12 час. 49 мин. Нужно иметь ввиду, что истинное солнечное время отличается от среднего солнечного заметим из-за неравномерного вращения и обращения Земли. Поэтому к солнечным часам должен быть приложен график «Уравнение времени»: это значит, что к показаниям солнечных часов нужно прибавить уравнение времени. Уравнение времени обращается в нуль около 15 апреля, 14 июня, 1 сентября и 24 декабря и четыре раза в год принимает экстремальные значения, из них наиболее значительные около 11 февраля (ŋ =+14 мин.)и 2 ноября (ŋ = -16 мин.). Директор планетария К.А.Порцевский История создания солнечных часов
В 70-е годы
руководство г. Ярцева обратилось с просьбой к нашему земляку, начальнику
Военной академии бронетанковых войск О.А. Лосику с просьбой помочь приобрести
танк Т-34, чтобы установить его в качестве памятника в городе. Просьба, о
которой уже и забыли, была выполнена маршалом в начале 1983 года. Вскоре
началась работа над созданием проективной документации памятника, которая
велась сотрудниками отдела главного архитектора города под руководством Л.В.
Куликова. Много споров вызвал вопрос о том, каким должен быть постамент для
боевой машины. В конце концов, Л.В. Куликов и его главные творческие помощники
в этом деле А.Г. Сергеев и А.И. Чибисов пришли к общему мнению. Он представляет
собой художественный рельеф на округлом постаменте, на котором изображены
основные периоды Великой Отечественной войны, выполненные на нескольких
отдельных планшетах. Практическую часть этой работы с большим искусством
выполнил Анатолий Иванович Чибисов. Проектом памятника, кроме танка на
постаменте, предусматривалась полная реконструкция в единый комплекс с
ленинским сквером (памятник В.И. Ленину у ЯЛМЗ).
Все работы по созданию главного памятника
города завершились в рекордно-короткие сроки к 25 сентября 1983 г. (за
исключением фонтана, так и не построенного в дальнейшем). На 30 августа из 130
намеченных работ было выполнено только 18. Исходя из этого можно себе
представить, как трудились ярцевчане на этой стройке в сентябре. Как вспоминает
Лев Владимирович Куликов, люди работали с огромным трудовым энтузиазмом, каждый
день на строительстве было занято по 200-300 человек. При этом, кроме
специалистов большую помощь в строительстве оказали учащиеся, учителя, врачи,
служащие различных учреждений и организаций города. Можно с уверенностью
сказать, что это была поистине всенародная стройка Ярцева. Всеми работами на
месте руководил главный архитектор города, фактически начальник стройки, Л.В.
Куликов. Главными его помощниками являлись секретарь горкома партии Евгений
Фомич Сороченков и председатель исполкома горсовета Валерий Васильевич Федоров.
Фотографии из архива Л.В. Куликова Автор: С. Спасский Опубликовано в газете "Авось-ка" № 34 от 21.08.03
|
